一、概述

     DZ系列派生型产品DBF型低噪声变压器轴流风机是专门为变压器油冷却器配套设计的低噪声节能型风机，适用于各类大中型变压器油冷却器配套，具有性能稳定、运行效率高、噪声低、振动小、寿命长等特点，已为广大变压器厂竞相选用。

       本风机是由西安交通大学与本公司联合研究所设计开发，上虞市方圆风机有限公司制造，现已投入大批量生产，并配套出口巴基斯坦、菲律宾、孟加拉、泰国等。

二、型号说明

三、使用条件

    DBF型低噪声变压器轴流风机适用于变压器油冷却器配套，使用环境温度不超过65℃，海拔不高于1000m，电源为二种：(1)电压U=380V，频率f=50Hz；(2)电压U=415V，频率f=50Hz。

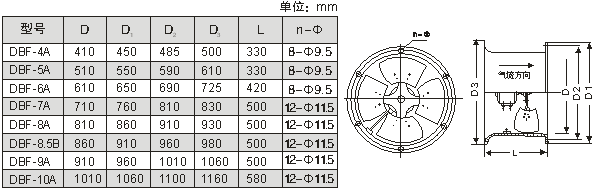

四、外形尺寸

五、风机配用电机介绍

       DBF型风机配用的是YCF型电机，它是根据变压器风机的具体要求而特殊设计制作的，具有以下特点：

        ◆本电机选用双面带密封的低噪声轴承，轴伸端设计成双轴承结构，使用寿命比一般电机长2.5倍左右，具有噪声低、使用寿命长等特点。

        ◆电机轴伸端盖加设凸台。它与轴套相配形成一高效防水罩，能有效防止雨水，尘土从轴伸进入机内。

        ◆电源引出线有防水密封装置，外表采用环氧底漆加聚氨脂漆处理，提高电机耐腐能力及耐辐射能力，外壳防腐性能好，防护等级达IP55。

        ◆采用B级耐热材料，满载温升在55℃以下，保证电机在65℃以下环境工作。
